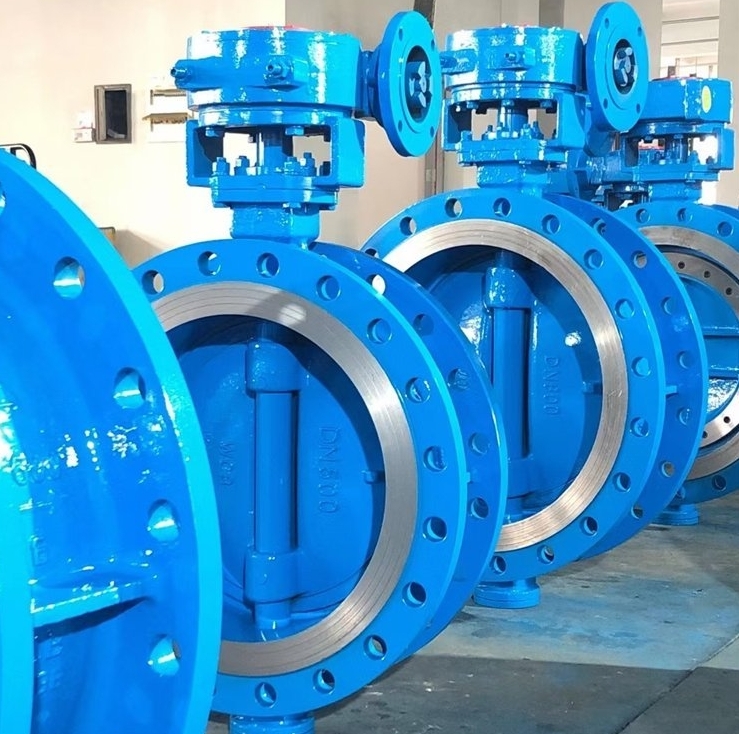

焊接蝶阀D363H-25 DN600详细规格、手艺指标及售后效劳

[ 2024-07-12 ]

D363H 焊接蝶阀接纳细密的J形弹性密封圈和三偏心多条理金属硬密封结构，被普遍用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调理流量和载断流体使用。该阀接纳三偏心结构，阀座与碟板密封面均接纳差别硬度和不锈钢制作，具有优异的耐侵蚀性，使用寿命长，本阀军邮双向密封功效，产品切合国家GB/T13927-92阀门压力试验标准。

产品名称：	硬密封焊接蝶阀	产品型号：	D363H
公称通径：	DN80～DN2000	阀座密封：	合金、司太立、不锈钢
公称压力：	1.0Mpa～4.0MPa	毗连方法：	焊接式
适用温度：	-20ºC～+150ºC～425ºC	驱动方法：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	上海ag贵宾厅阀门集团有限公司

手艺参数

公称通径DN（mm）	DN（100～1200）mm、in4-48
公称压力PN（MPa）	强度试验（1.5×PN）密封试验（1.1×PN）
适用温度	碳钢：-29℃～425℃，不锈钢：-40℃～600℃
适用介质	水、热水、蒸汽、油品
焊接标准	GB12224、ANSI B16.25、DIN2559
压力品级	ANSI 150LB磅级/PN25
驱动形式	蜗轮传动、气动、电动

零件质料

阀体	碳钢、不锈钢、铬钼钢
蝶板	碳钢、合金钢、铬钼钢
阀座	不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊质料
填料	柔性石墨

形状毗连尺寸PN2.5MPa

公称压力									PN2.5
通径		形状尺寸（参考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A1	B1	重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

一、售前效劳：

效劳于用户；产品先容，手艺交底，质量包管，遵信守誉。

二、售中效劳：

1、产品使用历程中公司按期组织手艺、质检等效劳职员举行用户会见、征询用户对产品质量，使用状态，刷新意见诸方面的反响，以便进一步提高产品质量。
2、对一些较特殊或重大的产品，公司安排用户有关职员对产品的使用、故障扫除、调试及维修等举行培训。

三、售后效劳：

1、我厂产品在质保期内，实验“三包”效劳（包退、包换、包修）
2、对用户投诉质量问题，连忙作出反应，售后效劳职员在24-36小时赶赴现场。
3、对售后效劳，要求用户填写效劳后的质量反响信息表，作出判断意见，以便刷新ag贵宾厅效劳事情。
