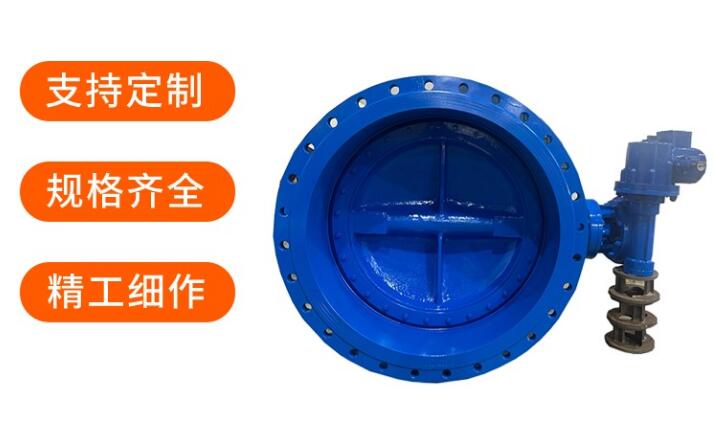

D342X-10Q DN1200卧式手动蝶阀的产品手艺参数及先容

[ 2024-10-17 ]

‌更多相关产品点击：蝶阀

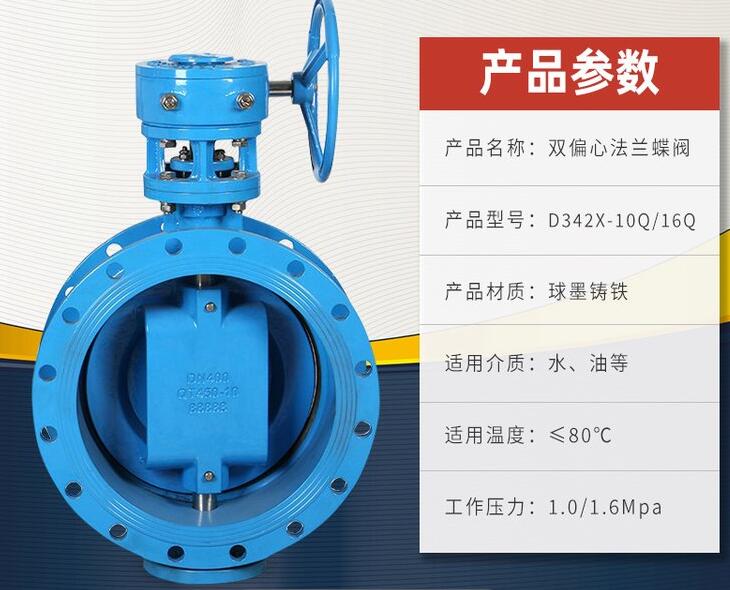

d342x-10q dn1200蝶阀代表的是一种手动双偏心软密封蝶阀。‌ 这种蝶阀的型号由多个部分组成，每个部分都有其特定的寄义： ‌D342X-10Q‌：这部分是蝶阀的基本型号，其中“D”代表蝶阀，“342”可能代表特定的设计或结构，“X”体现橡胶密封，“10Q”可能体现特定的质料或密封方法。 ‌DN1200‌：体现蝶阀的公称直径为1200毫米，这是权衡管道尺寸的标准方法。这种蝶阀的特点是启闭件为一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而抵达启闭或调理的目的。它适用于低压管道介质的开关控制，尤其适用于水厂、电厂、钢厂冶炼、化工、水源工程、情形设施建设等系统的排水用途。其双偏心设计和软密封特征使其在调理和截流方面体现精彩，尤其适用于水道管路上作为调理和截流装备使用‌。

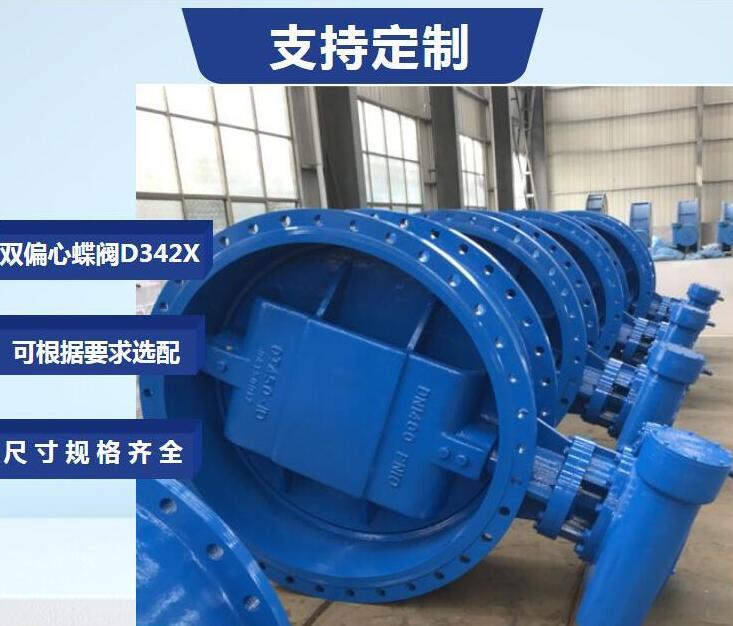

D342X-10Q蝶阀接纳双偏心结构，具有越关越紧的密封功效，密封性能可靠。密封副质料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。蝶板接纳框架结构，强度高，过流面积大，流阻小。整体烤漆，能有用避免锈蚀。阀体具有双向密封功效，装置时不受介质流向的控制，也不受空间位置的影响，可在任何偏向装置。适用于种种侵蚀性和非侵蚀性流体介质的管道上，用于调理和截断介质的流动。

手艺参数

序号	零件名称	质料名称
1	阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
2	蝶板	铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
3	密封圈	不锈钢、聚内脂、抗磨质料
4	阀杆	2Cr13、1Cr13不锈钢、铬钼钢
5	填料	柔性石墨

主要尺寸表

公称通径DN(mm)		50～2000				50～500
公称压力PN(MPa)		0.6	1.0	1.6	2.5	4
试验压力	强度试验	0.9	1.5	2.4	3.75	6
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用温度	碳钢:-29℃～425℃/不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱侵蚀性介质等

‌
D342X-10Q DN1200卧式手动蝶阀是一种具有双向密封功效的阀门，适用于种种介质流向和空间位置装置。‌ 该蝶阀接纳双偏心结构，具有越关越紧的密封功效，密封性能可靠。其密封副质料选用不锈钢和丁腈耐油橡胶，使用寿命长。蝶板接纳框架结构，强度高，过流面积大，流阻小。整体烤漆能有用避免锈蚀，只需替换密封阀座质料即可适用于差别介质‌。适用介质为水、空气、自然气等，适用温度规模为丁腈橡胶-40℃~90℃。该阀门接纳蜗轮传动方法，操作无邪、利便、省力，不受介质压力的崎岖影响‌。普遍应用于水厂、电厂、钢厂冶炼、化工、水源工程、情形设施建设等系统。特殊适用于水道管路上作为调理和截流装备使用，具有耐高压、寿命长、稳固性好的特点‌。
