矿用电动配水闸阀pz-600-ll 4.0手艺参数：

1、配水闸阀由使用台、毗连杆、阀杆、闸阀、短管等部件组成。
2、用小型电念头作为动力源替换人工操作，利便、快捷。
3、闸阀由阀体和阀瓣组成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣配合组成密封部分。
（2）阀瓣由焊接件与橡胶垫组成，通过带环螺钉组件与阀杆绞接，以包管阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、毗连杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按现实装置高度确定毗连杆的长度，按需定制。

1、PZ矿用电动配水闸阀是直角式闸阀，用小型电念头作为动力源替换人工操作,可遭受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处置惩罚水池泄水。水中不含有侵蚀性的介质，水温不大于80℃。 本系列产品是直角式闸阀，可遭受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处置惩罚水池泄水。水中不含有侵蚀性的介质，水温不大于80℃。
2、型号意义：
如：PZ-600
PZ-配水闸阀
600-公称直径
3、本系列产品所执行的标准是：企业标准Q/BBC-007-91《配水闸阀》。

手艺参数：

型 号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介 质		水
介质温度		常 温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	事情压力	1
	试验压力	2.5
使用方法		手 动 操 作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

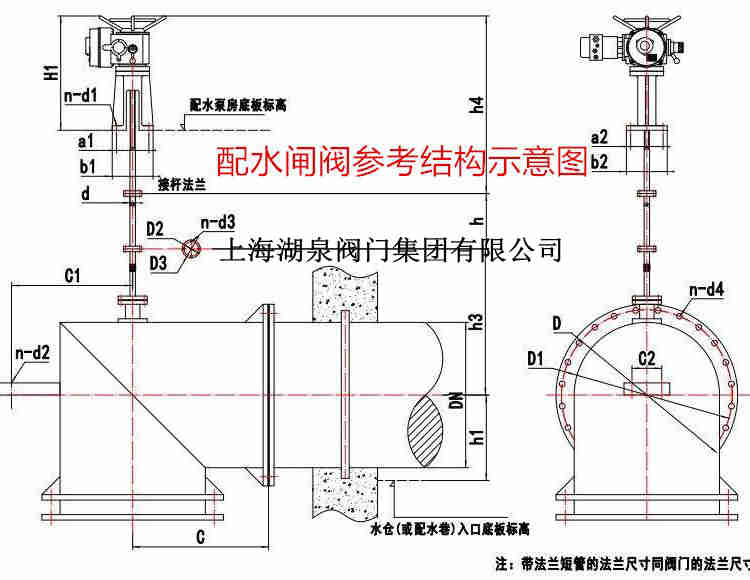

结构及装置尺寸：

通径/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

PZW电动矿用配水闸阀φ1200型手艺参数

型号	使用台							闸阀								短管		操作 行程	质量（Kg）
	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1		带短管	无短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221

接纳说明
1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与毗连杆长度h值，本设计思量四种情形，如下表所示：（单位：毫米）

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

各接纳和使用单位，凭证现真相形选用，如订货时能提出h值，则按订货单位要求加工，不然毗连杆长度按H=5000时供货，毗连杆的一端的法兰凭证现实需要的h值在现场焊接。

PZ矿用电动配水闸阀装置 ：

1、本产品在存放时代，使用台丝杠应涂以防锈油脂，阻止日晒雨淋。阀门部件应阻止沾染油脂，避免橡胶老化。
2、在灌注井壁时，预留短管孔和支持阀闸的槽钢孔，泵房地面预留使用台基础孔。
3、毗连阀闸和短管的法兰（中心加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好笔直度，牢靠支持槽钢。
4、使用台就位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的毗连杆长度，装上毗连杆，再校对一下笔直度，把使用台和短管牢靠。
6、卸下阀杆端部的卡环，检查整个机构操作是否无邪。
